山社闭环步进电机及驱动器在保持了步进电机的优良性能的基础上，结合MS系列混合式步进伺服驱动器，采用典型的三环控制方法：位置回路，速度回路，电流回路。兼容步进与伺服的双重优点。多种控制模式，全闭环的设计以其精确的位置及速度控制满足应用要求。闭环步进电机标配1000线编码器。

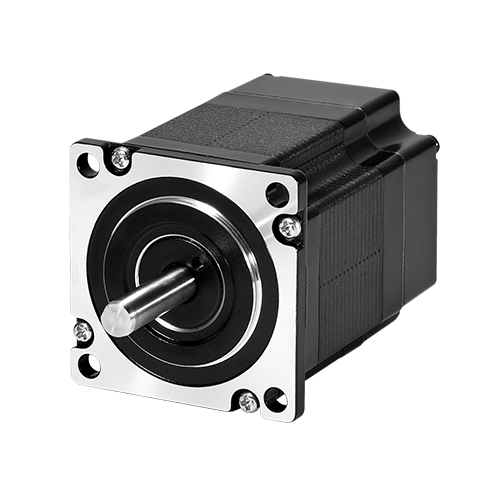

产品名称：57MM系列闭环步进电机
产品类别：闭环步进电机
产品型号：SS2302A42F1000（N） SS2304A42F1000（N） SS2304A50F1000（N）
● 低发热，高效
● 平滑精确
● 高速相应
● 大力矩
■57mm系列闭环步进电机特性
歩距精度：5%
温 度：80°CMax
环境温度：-20°-+50°C
绝缘电阻：100M Ω Min 500VDC
耐 压：500V AC 1minute
径向跳动：最大0.02mm (450g负责)
轴向跳动：最大0.08mm (450g负责)
■ 57mm系列闭环步进电机选型参数表
|
型号 |
步进角 |
额定电压 |
额定电流 |
每相电阻 |
每相电感 |
保持转矩 |
转动惯量 |
重量 |
机身长度L |
|
Deg. |
V |
A |
Ω |
mH |
N.m |
g.cm2 |
Kg |
mm |
|
|
SS2302A42F1000（N） |
1.8 |
1.76 |
4.0 |
0.44 |
1.4 |
1.20 |
280 |
0.80 |
77.3 |
|
SS2304A50F1000（N） |
1.8 |
2.10 |
5.0 |
0.42 |
1.9 |
2.20 |
520 |
1.26 |
102.3 |
■ 57mm系列闭环步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
SS2302A42F1000（N） SS2304A50F1000（N） |
MS-2506 MS-2506-R |
■ 57mm系列闭环步进电机尺寸图及接线图
