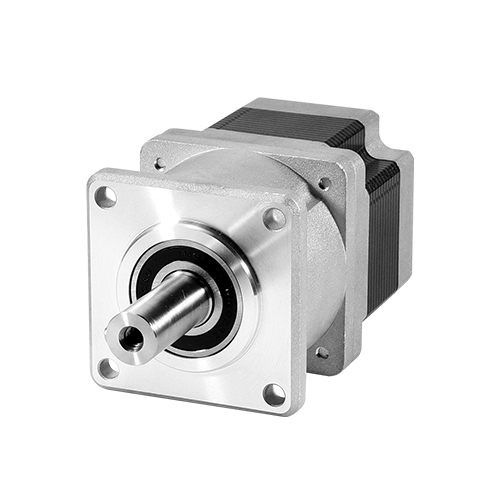

■60XG系列行星减速步进电机特性
60XG系列行星减速箱步进电机特点：
1. 一级减速，回转精度≦5弧分
2. 二级减速，回转精度≦10弧分
3. 低噪声，噪声≦60dB
4. 长寿命，寿命到达8000H
■ 60XG系列行星减速步进电机选型参数表
|
型号 |
基本 步进角 |
额定 电流 |
保持 力矩 |
速度 范围 |
引线数 |
机身 长度L1 |
减速比 |
|
单出轴 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
|
|
60XG1400-005 |
0.36 |
4 |
4.0 |
0-240 |
4 |
85.5 |
1:5 |
|
60XG1450-005 |
0.36 |
4 |
8.0 |
0-240 |
4 |
127.3 |
1:5 |
|
60XG1400-010 |
0.18 |
4 |
6.0 |
0-120 |
4 |
85.5 |
1:10 |
|
60XG1450-010 |
0.18 |
4 |
10.0 |
0-120 |
4 |
127.3 |
1:10 |
|
60XG2400-040 |
0.045 |
4 |
20.0 |
0-30 |
4 |
104.3 |
1:40 |
|
60XG2450-040 |
0.045 |
4 |
40.0 |
0-30 |
4 |
145.8 |
1:40 |
■ 60XG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
60XG1400-005 60XG1450-005 60XG1400-010 60XG1450-010 60XG2400-040 60XG2450-040 |
MD-2507 |
■ 60XG系列行星减速步进电机尺寸图及接线图
■ 60XG系列行星减速步进电机尺寸图及力矩曲线
| 资料名称 | 产品 | 更新日期 | 文档类型 | 大小 | 下载 |
|---|
