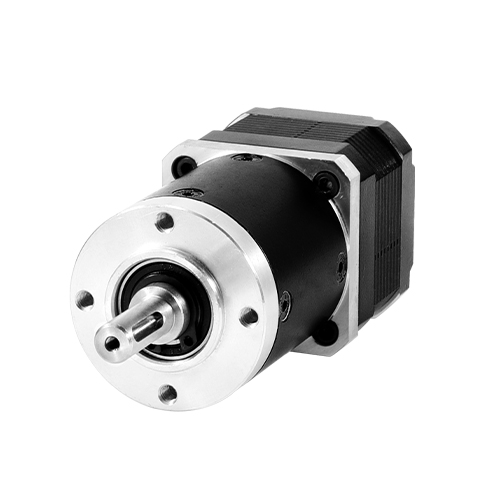

■42SG系列行星减速步进电机特性
42SG系列行星减速箱步进电机特点：
1. 一级减速，回转精度≦12弧分
2. 二级减速，回转精度≦20弧分
3. 低噪声，噪声≦60dB
4. 长寿命，寿命到达8000H
■ 42SG系列行星减速步进电机选型参数表
|
型号 |
基本 步进角 |
额定 电流 |
保持 力矩 |
速度 范围 |
引线数 |
减速机 长度L |
电机 长度L1 |
减速比 |
|
单出轴 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
42SG1150-005 |
0.36 |
1.5 |
1.22 |
0-240 |
4 |
43 |
34 |
1:5 |
|
42SG1200-005 |
0.36 |
2.0 |
2.39 |
0-240 |
4 |
43 |
49.5 |
1:5 |
|
42SG1150-010 |
0.18 |
1.5 |
2.06 |
0-120 |
4 |
43 |
34 |
1:10 |
|
42SG1200-010 |
0.18 |
2.0 |
4.77 |
0-120 |
4 |
43 |
49.5 |
1:10 |
|
42SG2150-020 |
0.09 |
1.5 |
4.88 |
0-60 |
4 |
55 |
34 |
1:20 |
|
42SG2200-020 |
0.09 |
2.0 |
9.54 |
0-60 |
4 |
55 |
49.5 |
1:20 |
■ 42SG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
42SG1150-005 42SG1200-005 42SG1150-010 42SG1200-010 42SG2150-020 42SG2200-020 |
MD-2322 |
■ 42SG系列行星减速步进电机尺寸图及接线图
■ 42SG系列行星减速步进电机尺寸图及曲线图
