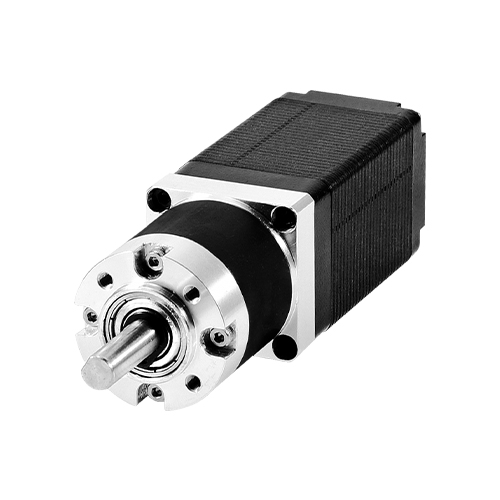

■28SG系列行星减速步进电机特性
28SG系列行星减速箱步进电机特点：
1. 一级减速，回转精度≦12弧分
2. 二级减速，回转精度≦20弧分
3. 低噪声，噪声≦60dB
4. 长寿命，寿命到达8000H
■ 28SG系列行星减速步进电机选型参数表
|
型号 |
基本 步进角 |
额定 电流 |
保持 力矩 |
速度 范围 |
引线数 |
减速机 长度L |
电机 长度L1 |
减速比 |
|
单出轴 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
28SG1100-004 |
0.45 |
1.0 |
0.30 |
0-420 |
4 |
28.5 |
50.4 |
1:4 |
|
28SG1100-005 |
0.36 |
1.0 |
0.38 |
0-340 |
4 |
28.5 |
50.4 |
1:5 |
|
28SG2100-016 |
0.11 |
1.0 |
1.15 |
0-110 |
4 |
35 |
50.4 |
1:16 |
|
28SG2100-020 |
0.09 |
1.0 |
1.44 |
0-75 |
4 |
35 |
50.4 |
1:20 |
■ 28SG系列行星减速步进电机驱动器推荐
|
型号 |
驱动器推荐 |
|
28SG1100-004 28SG1100-005 28SG2100-016 28SG2100-020 |
MD-2322 |
■ 28SG系列行星减速步进电机尺寸图及接线图
■ 28SG系列行星减速步进电机尺寸图及曲线图
