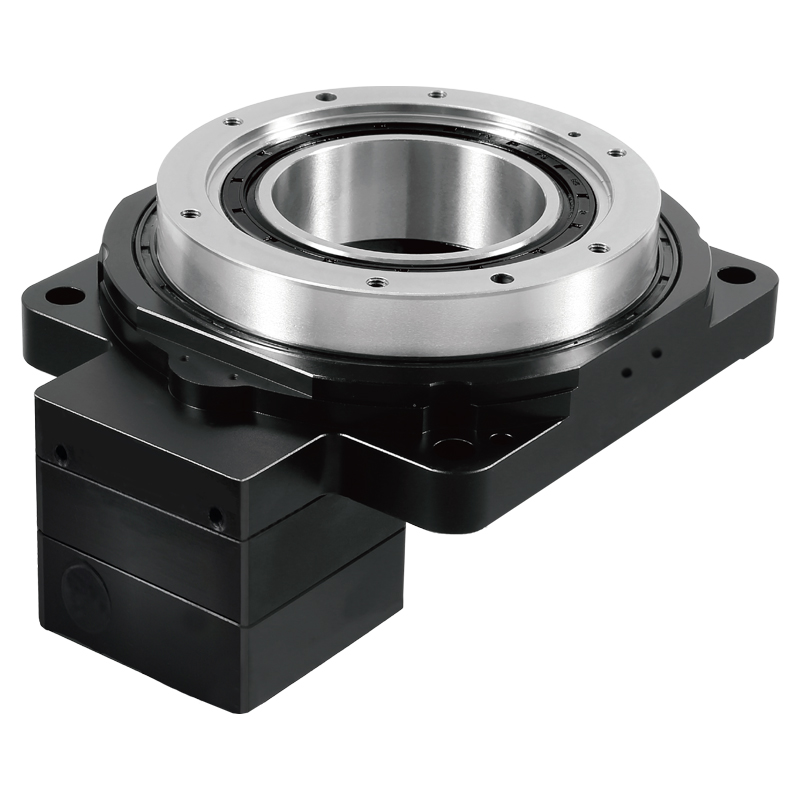

中空旋转平台SGH280-10- S

SGH280-10- S

● 通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上 ● 可自由选配各品牌步进电机或伺服电机 ●无齿隙高精度定位 ●定位精度±60arcsec，重复定位精度±10arcsec ● 大口径中空结构

立即咨询

简介及特点参数型号尺寸图纸力矩曲线下载中心

■ SGH280-10- S中空旋转平台特性

中空旋转平台一种全新的旋转负载装置，它集高传动效率，高精度，高刚性，高性价比于一身。综合了伺服马达，凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承，提高了扭矩的刚性，承载更稳重，搭配伺服电机或者步进电机可做任意角度分割，即可满足分割器无法实现的位数控制，定位精度有可媲美直驱电机，可在短时间内实现惯性负载的定位。

● 通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上
● 可自由选配各品牌步进电机或伺服电机
●无齿隙高精度定位
● 定位精度±60arcsec，重复定位精度±10arcsec

● 大口径中空结构

■ SGH280-10- S中空旋转平台性能参数

性能参数	单位	SGH280-10- S
马达种类		配1000W伺服
旋转平台轴承		交叉滚子轴承
容许转矩	N.m	86.7
容许转速	rpm	250（盘面）
减速比	i	10
容许轴向负载	N	4840
容许惯性力矩负荷	N.m	178
定位精度	arcsec	±60
重复定位精度	arcsec	±10
旋转平台平行度	mm	±0.005
旋转平台同轴度	mm	±0.007
防护等级	IP	65
精度寿命	h	20000
质量	kg	21
