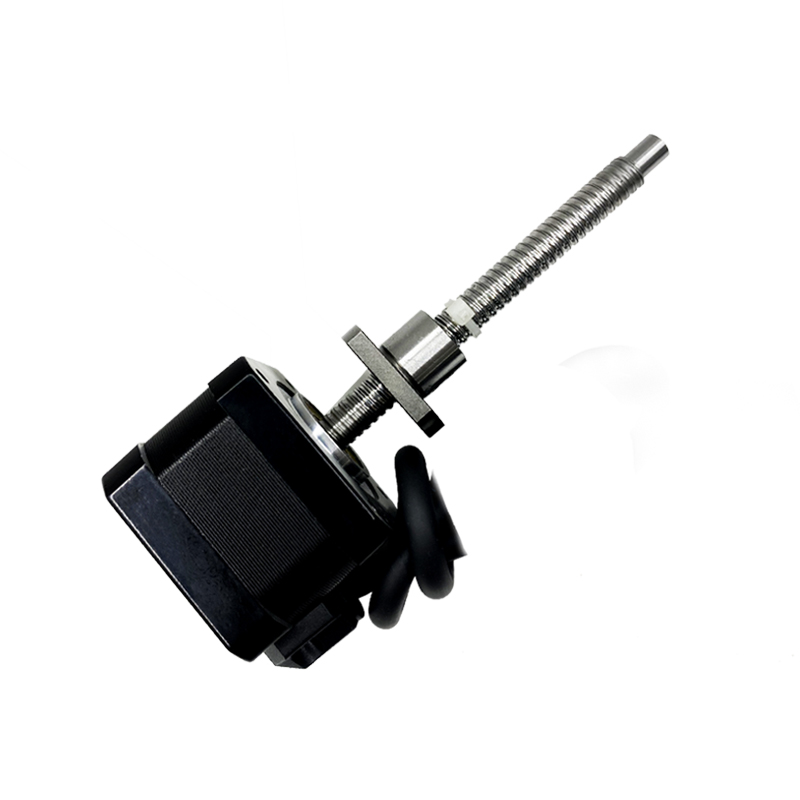

山社60MM系列滚珠丝杆步进电机
山社（SAMSR）滚珠丝杆直性步进电机，具有小尺寸，高性能，长耐久，噪音低，效率高等特点。同时提供客户多种电机长度，多种丝杆导程，多种丝杆行程自由选择。
广泛应用于医疗设备、工业自动化、实验室仪器仪表、商业机械等领域。
■ 60mm系列滚珠丝杆步进电机规格参数表
|
电机 |
相电压 |
相电流 |
相电阻 |
相电感 |
电机重量 |
引线数量 |
电机长度 |
驱动器型号 |
|
（V） |
（A） |
（Ω） |
（mH） |
（G） |
L（mm） |
|||
|
24E2115 |
2.1 |
5.0 |
0.42 |
1.3 |
600 |
4 |
55 |
MD-2504 |
|
24E2215 |
2.9 |
5.0 |
0.57 |
2.0 |
1100 |
4 |
75 |
说明：丝杆长度可以定制、丝杆端部可以按要求定制加工
■ 60mm系列滚珠丝杆步进电机滚珠螺杆技术参数
|
丝杆型号 |
SR1202 |
SR1205 |
SR1210 |
||||||||||
|
钢珠直径 |
φ1.5875 |
φ0.8 |
φ2.381 |
||||||||||
|
螺纹条数 |
1 |
1 |
2 |
||||||||||
|
螺纹旋向 |
右旋 |
||||||||||||
|
丝杆轴底径 |
φ10.6 |
φ5.2 |
φ10.2 |
||||||||||
|
循环数 |
3.7×1 |
3.7×1 |
3.7×1 |
||||||||||
|
轴、螺母材质 |
SCM415H |
||||||||||||
|
表面硬度 |
HRC58~62 |
||||||||||||
|
防锈处理 |
防锈油 |
||||||||||||
|
螺母尺寸 |
A |
B |
C |
D |
H |
W |
X |
精度 |
定位精度 |
全跳动 |
轴向间隙 |
额定动负载 （N） |
额定静负载 （N） |
|
SR1202 |
20 |
5 |
28 |
37 |
24 |
29 |
4.5 |
C7 |
±0.05 |
1.2 |
0.02 |
3000 |
6400 |
|
SR1205 |
24 |
10 |
30 |
40 |
30 |
32 |
4.5 |
C7 |
±0.05 |
1.2 |
0.02 |
3500 |
7000 |
|
SR1210 |
24 |
10 |
45 |
40 |
30 |
32 |
4.5 |
C7 |
±0.05 |
1.2 |
0.02 |
5100 |
9800 |
■ 60mm系列滚珠丝杆步进电机外形尺寸
■ 60mm系列滚珠丝杆步进电机速度推力曲线
