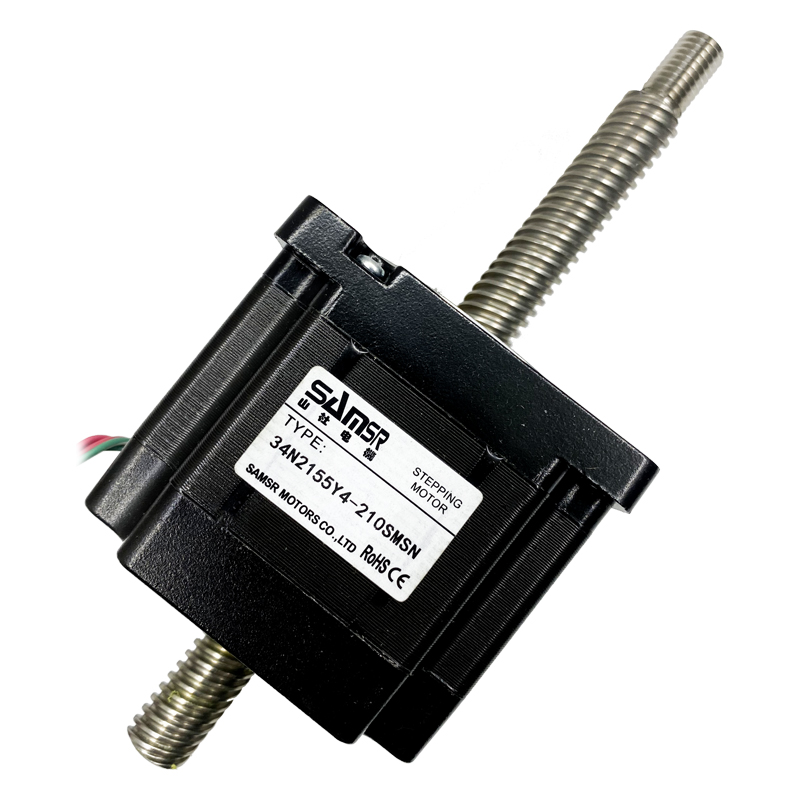

86mm直线丝杆步进电机属于外置螺母式直线丝杆步进电机，具有大推力，高性能，长耐久，噪音低，效率高等特点。螺母采用高分子聚合材料，自润滑，免维护。可以根据需求选择不同长度的电机，不同类型的螺丝，不同类型的螺母自由搭配。
● 提供零间隙螺母
● 接受定制,如搭配制动和编码器
■86MM系列螺纹丝杆直线步进电机特性
相数：2
步距角精度：±5%
IP等级：40
认证：RoHS
运行环境温度：-20°C~+55°C
绝缘等级：B(130°C)
绝缘电阻：100 MegOhms
86MM螺纹直线丝杆步进电机34-2160、34-2260选型参数表：
■ 86mm系列丝杆步进电机规格参数表
|
电机 |
相电压 |
相电流 |
相电阻 |
相电感 |
电机重量 |
引线数量 |
电机长度 |
驱动器型号 |
|
（V） |
（A） |
（Ω） |
（mH） |
（G） |
L（mm） |
|||
|
34-2160 |
3.0 |
6.0 |
0.5 |
4.0 |
2400 |
4 |
76 |
MD-2806V |
|
34-2260 |
3.6 |
6.0 |
0.6 |
8.0 |
5000 |
4 |
114 |
说明：电机绝缘等级B，温升80℃，使用环境温度-20℃~55℃
■ 86mm系列丝杆步进电机可选丝杆与步长
|
丝杆直径 |
丝杆直径 |
导程 |
导程 |
导程代码 |
步长@1.8° |
断电自锁力 |
|
（mm） |
（inch） |
（mm） |
（inch） |
（mm） |
（N） |
|
|
15.875 |
0.625 |
2.5400 |
0.100 |
K |
0.012700 |
2000 |
|
15.875 |
0.625 |
3.1700 |
0.125 |
L |
0.015875 |
1500 |
|
15.875 |
0.625 |
6.3500 |
0.250 |
S |
0.031750 |
200 |
|
15.875 |
0.625 |
12.7000 |
0.500 |
Y |
0.063500 |
50 |
|
15.875 |
0.625 |
25.4000 |
1.000 |
Z |
0.127000 |
20 |
说明：电机绕组参数及丝杆长度可根据客户要求定制
■ 86mm系列丝杆步进电机外形图
K型固定轴式丝杆电机行程规格
|
行程S |
尺寸A |
尺寸B |
|
Inch（mm） |
（mm） |
（mm） |
|
0.50 （12.7） |
30.2 |
0.0 |
|
0.75 （19.1） |
36.6 |
0.4 |
|
1.00 （25.4） |
42.9 |
6.7 |
|
1.25 （31.8） |
49.3 |
13.1 |
|
1.50 （38.1） |
55.6 |
19.4 |
|
2.00 （50.8） |
68.3 |
32.1 |
|
2.50 （63.5） |
81.0 |
44.8 |
■ 86mm系列丝杆步进电机速度推力曲线
