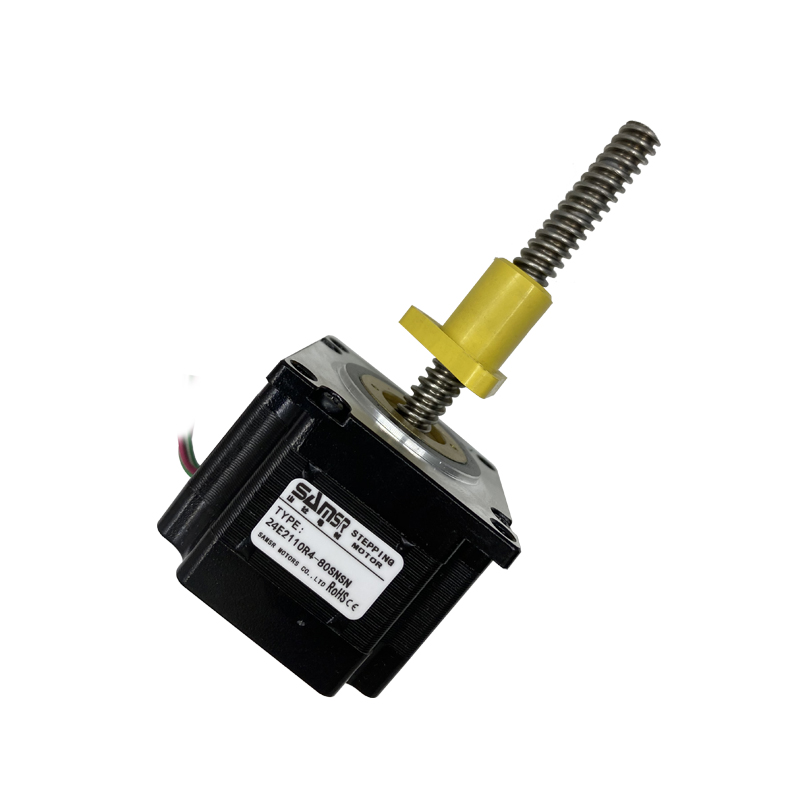

60mm直线丝杆步进电机属于外置螺母式直线丝杆步进电机，具有大推力，高性能，长耐久，噪音低，效率高等特点。螺母采用高分子聚合材料，自润滑，免维护。可以根据需求选择不同长度的电机，不同类型的螺丝，不同类型的螺母自由搭配。
● 提供零间隙螺母
● 接受定制,如搭配制动和编码器
■60MM系列螺纹丝杆直线步进电机特性
相数：2
步距角精度：±5%
IP等级：40
认证：RoHS
运行环境温度：-20°C~+55°C
绝缘等级：B(130°C)
绝缘电阻：100 MegOhms
60MM螺纹直线丝杆步进电机24-2140、24-2240选型参数表：
■ 60mm系列丝杆步进电机规格参数表
|
电机 |
相电压 |
相电流 |
相电阻 |
相电感 |
电机重量 |
引线数量 |
电机长度 |
驱动器型号 |
|
（V） |
（A） |
（Ω） |
（mH） |
（G） |
L（mm） |
|||
|
24-2140 |
2.1 |
5.0 |
0.42 |
1.3 |
600 |
4 |
55 |
MD-2504 |
|
24-2240 |
2.9 |
5.0 |
0.57 |
2.0 |
1100 |
4 |
75 |
说明：电机绝缘等级B，温升80℃，使用环境温度-20℃~55℃
■ 60mm系列丝杆步进电机可选丝杆与步长
|
丝杆直径 |
丝杆直径 |
导程 |
导程 |
导程代码 |
步长@1.8° |
断电自锁力 |
|
（mm） |
（inch） |
（mm） |
（inch） |
（mm） |
（N） |
|
|
9.525 |
0.375 |
1.2700 |
0.050 |
D |
0.006350 |
800 |
|
9.525 |
0.375 |
2.5400 |
0.100 |
K |
0.012700 |
300 |
|
9.525 |
0.375 |
5.0800 |
0.200 |
R |
0.025400 |
90 |
|
9.525 |
0.375 |
10.1600 |
0.400 |
X |
0.050800 |
30 |
|
9.525 |
0.375 |
25.4000 |
1.000 |
Z |
0.127000 |
6 |
说明：电机绕组参数及丝杆长度可根据客户要求定制
■ 60mm系列丝杆步进电机外形图
K型固定轴式丝杆电机行程规格
|
行程S |
尺寸A |
尺寸B |
|
|
Inch（mm） |
（mm） |
57mm机身 |
75mm机身 |
|
0.50 （12.7） |
25.2 |
0.0 |
0.0 |
|
0.75 （19.1） |
31.6 |
0.0 |
0.0 |
|
1.00 （25.4） |
37.99 |
5.0 |
0.0 |
|
1.25 （31.8） |
44.3 |
11.4 |
0.0 |
|
1.50 （38.1） |
50.6 |
17.7 |
0.0 |
|
2.00 （50.8） |
63.3 |
30.4 |
10.4 |
|
2.50 （63.5） |
76.0 |
43.1 |
23.1 |
■ 60mm系列丝杆步进电机速度推力曲线
