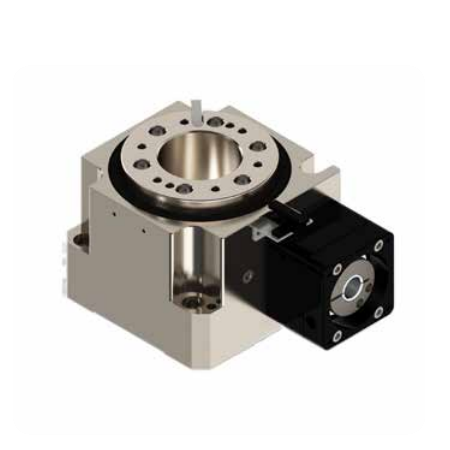

海波齿旋转台OGIC200-30
螺旋导程式海波齿较螺旋伞齿具备更高减速比、高转矩、高精度、低磨耗的优点，滑动方式旋转，传动精度可达 30角秒，传动效率高达 96%；齿轮几何公差≤ 0.002mm，达 JIS0 级标准
。
防护等级 IP65
适用于湿度较高的环境，防水防尘。
高扭矩，高刚性
外壳采用合金钢材质，加以大模数齿根设计，适用于大惯量负载的旋转要求。
寿命长
采用高硬度、高密度齿轮材料，精度寿命可达
30000hr。
广泛应用于汽车传动系统、CNC 设备及机械手臂等行业。
■山社OGIC200-30海波齿平台命名规则
■山社OGIC200-30海波齿平台性能参数
|
匹配马达 |
轴承结构 |
容许轴向负载 |
容许转矩 |
容许惯性力矩N.m |
减速比 |
容许盘面转速 RPM |
|
配1000W伺服 |
圆锥滚子轴承 |
10000 |
450 |
800 |
30 |
90 |
|
定位精度 |
重复定位精度 |
旋转平台平面度 |
旋转平台同心度 |
防护等级 |
精度寿命 |
质量 |
|
≤50 |
≤10 |
≤0.01 |
≤0.01 |
IP65 |
30000 |
57 |
■山社OGIC200-30海波齿平台尺寸图
