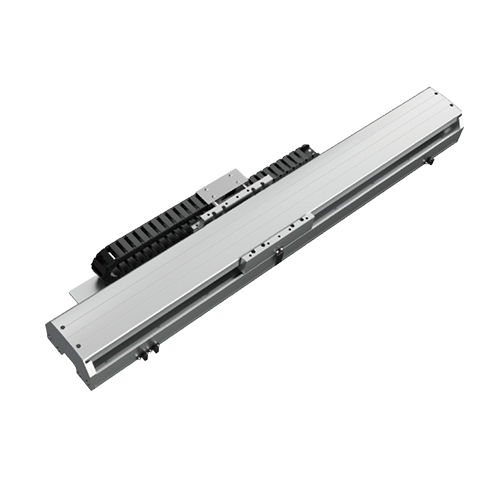

山社有铁芯平板型线性马达模组SHL产品可满足长行程、中大推力适用，高速，高精度的设备应用要求，可做多种用途的电子零件或机械零件的组立，搬运等工位，应用广泛。
高荷重：采用高密度线圈设计，连续推力达435N，水平荷重可达100Kg；
超高精度：直接驱动，全系列规格搭配光学尺，重复精度可达：±0.002mm；
高加减速及高速度：最大2G的加减速度及最高2500mm/s速度，大幅度缩短往复运动的时间；
速度稳定性：以1000mm/s的速度移动时，速度波动性可以控制在1%以下，适合用在检测设备上的视觉系统的取像移动装置；
长行程、高精度、高速度、低噪音可同时达成。
■ 山社线性马达模组SHL140-F3系列选型参数表
本体宽幅：140mm
位置重复精度：±0.002
最大荷重：35Kg
最高速度：3000mm/s
最大行程：2496mm

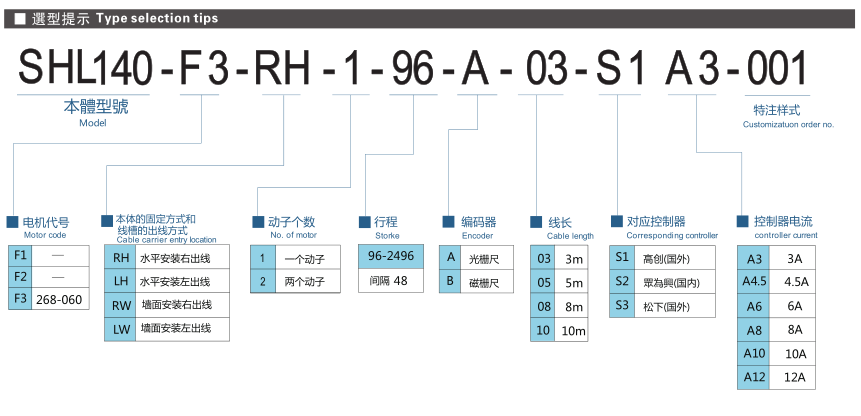

山社线性马达模组选型提示：
山社线性马达模组选型参数：
|
规格 |
型号 |
SHL140-F3 |
|
|
位置重复精度（500mm） |
光栅：±0.0015 |
磁栅：±0.0025 |
|
|
峰值推力（N） |
791 |
||
|
连续推力（N） |
218 |
||
|
连续可搬重量（Kg） |
35 |
||
|
标准行程（mm） |
96—2496mm/48 间隔 |
||
|
最高速度（mm/s） |
3000 |
||

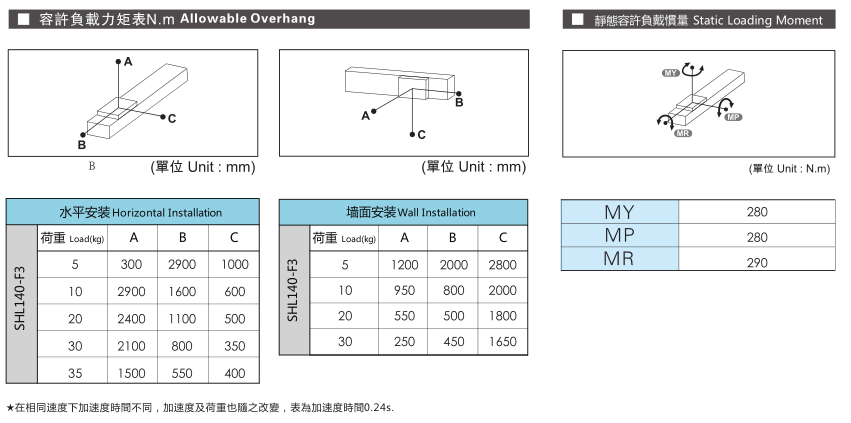

山社线性马达模组容许负载力矩选型参数：
■ 山社线性马达模组SHL140-F3系列一般环境有效行程表
