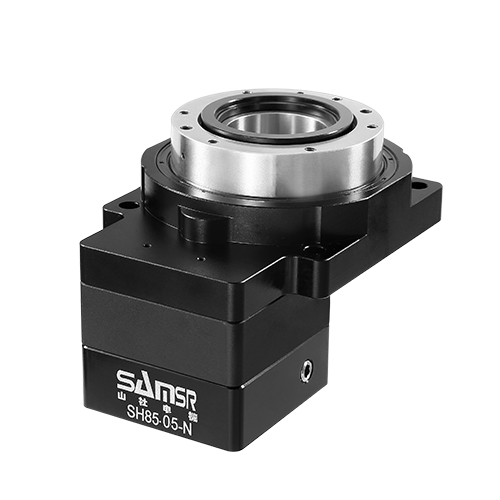

SH互换式中空旋转平台SH85-05-S

SH85-05-S

通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上

立即咨询

简介及特点参数型号尺寸图纸力矩曲线下载中心

中空旋转平台一种全新的旋转负载装置，它集高传动效率，高精度，高刚性，高性价比于一身。综合了伺服马达，凸轮分割器及直驱马达的优势。使用高精度齿轮结构和径向轴承，提高了扭矩的刚性，承载更稳重，搭配伺服电机或者步进电机可做任意角度分割，即可满足分割器无法实现的位数控制，定位精度有可媲美直驱电机，可在短时间内实现惯性负载的定位。

● 通过直接连接可提高可靠性，降低成本可直接工作台及机械手臂安装在旋转平台上

● 可自由选配各品牌步进电机或伺服电机

●无齿隙高精度定位

● 定位精度±0.5arc-min，重复定位精度±5arc-min

● 大口径中空结构

互换式中空旋转平台SH85-05-S选型参数表：

匹配马达
W

轴承结构

最大轴向力
N

容许转矩
N.m

容许惯性力矩N.m

转动惯量
kg.m²

最大输出转速

RPM

配57步进电机/400W

交叉滚子轴承

4800

3500*10^-6

200

回转精度 arc-min	使用温度 ℃	旋转平台径向跳动 mm	旋转平台端面跳动 mm	防护等级	精度寿命 h	质量 kg
≤1±0.5	-25°～+90°	0.005	0.005	IP50	20000	1.3

互换式中空旋转平台SH85-05-S尺寸图纸：

资料名称	产品	更新日期	文档类型	大小	下载
2021山社减速机（中空旋转平台，减速机，海波齿平台）选型手册V2mini	中空旋转平台	2021-08-04	PDF	4MB
山社中空旋转平台SH85系列3D图纸	中空旋转平台	2019-06-10	step	0.5M
