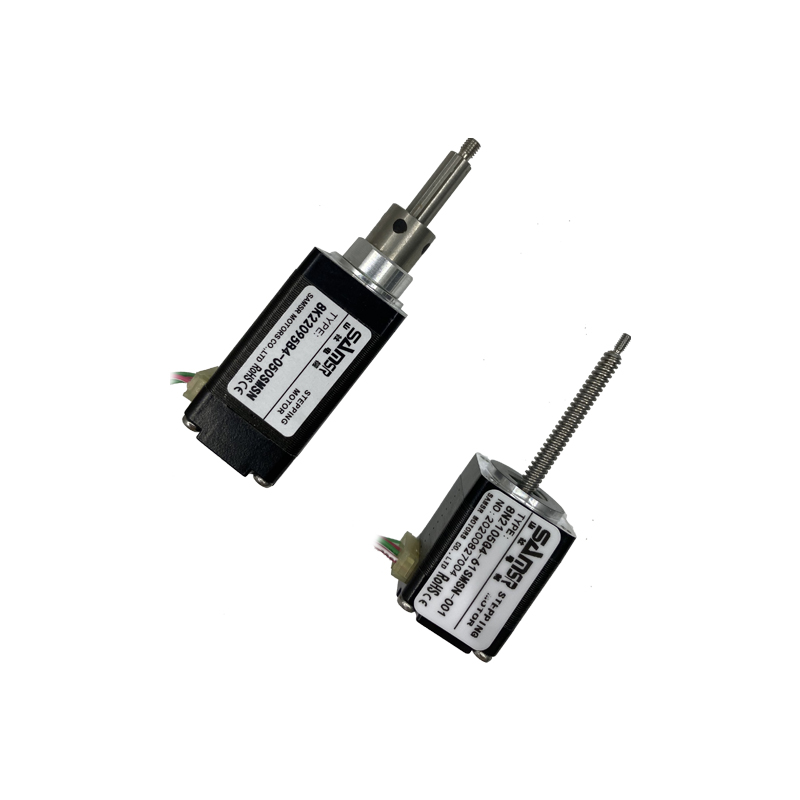

NEMA8（20mm）直线丝杆步进电机属于外置螺母式直线丝杆步进电机，具有小尺寸，高性能，长耐久，噪音低，效率高等特点。螺母采用高分子聚合材料，自润滑，免维护。可以根据需求选择不同长度的电机，不同类型的螺丝，不同类型的螺母自由搭配。
● 提供零间隙螺母
● 接受定制,如搭配制动和编码器
型号示例：8N2105B4-61SMSN-001
■20MM系列螺纹丝杆直线步进电机特性
结合高品质的螺纹丝杆与螺母，设计开发了混合直线步进电机。提供高扭矩，高精度，高效率的直线运动产品，满足设计师的应用需求。结合不同的电机款式、机身尺寸、螺丝和螺母，可以自由地搭配LE系列外部驱动式和LNSM贯穿轴式的直线丝杆步进电机，使其能适应更多的应用。广泛应用于医疗设备、工业自动化、实验室仪器仪表、商业机械等领域。
■ 20mm系列丝杆步进电机规格参数表
|
电机 |
相电压 |
相电流 |
相电阻 |
相电感 |
电机重量 |
引线数量 |
电机长度 |
驱动器型号 |
|
（V） |
（A） |
（Ω） |
（mH） |
（G） |
L（mm） |
|||
|
8-2105 |
2.5 |
0.5 |
4.9 |
1.5 |
50 |
4 |
30 |
MD-2422 |
|
8-2205 |
4.3 |
0.5 |
8.6 |
3.5 |
80 |
4 |
42 |
说明：电机绝缘等级B，温升80℃，使用环境温度-20℃~55℃
■ 20mm系列丝杆步进电机可选丝杆与步长
|
丝杆直径 |
丝杆直径 |
导程 |
导程 |
导程代码 |
步长@1.8° |
断电自锁力 |
|
（mm） |
（inch） |
（mm） |
（inch） |
（mm） |
（N） |
|
|
3.5 |
0.138 |
0.3048 |
0.012 |
AF |
0.001524 |
80 |
|
3.5 |
0.138 |
1.0000 |
0.039 |
AB |
0.005000 |
40 |
|
3.5 |
0.138 |
2.0000 |
0.079 |
G |
0.010000 |
10 |
|
3.5 |
0.138 |
4.0000 |
0.157 |
M |
0.020000 |
1 |
|
3.5 |
0.138 |
8.0000 |
0.315 |
T |
0.040000 |
0 |
说明：电机绕组参数及丝杆长度可根据客户要求定制0
■ 20mm系列丝杆步进电机外形图
K型固定轴式丝杆电机行程规格
|
行程S |
尺寸A |
尺寸B |
|
Inch（mm） |
（mm） |
（mm） |
|
0.35 （9.0） |
14.35 |
0.6 |
|
0.50 （12.7） |
18.05 |
4.3 |
|
0.75 （19.1） |
24.45 |
10.7 |
|
1.00 （25.4） |
30.75 |
17.0 |
|
1.25 （31.8） |
37.15 |
23.4 |
|
1.50 （38.1） |
43.15 |
29.7 |
|
2.00 （50.8） |
56.15 |
42.4 |
■ 20mm系列丝杆步进电机速度推力曲线
