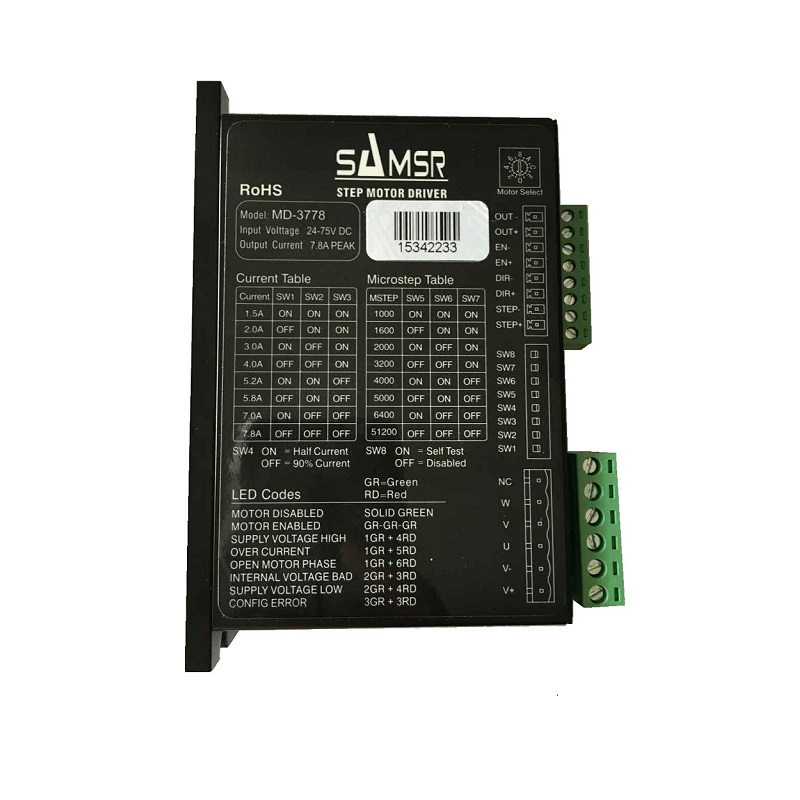

三相步进电机驱动器MD3778
MD-3778三相步进电机驱动器是基于16位DSC平台的高性价比细分型驱动器，具有优越的性能表现,高速大力矩输出,低噪音,低振动,低发热，特别适合OEM客户的大批量应用场合。MD-3778驱动器可通过拨码开关选择运行电流和细分，有8种细分，8种电流供选择，具有过压，欠压，相电流和总线过流保护，其输入输出控制信号均采用光电隔离。l 供电电源：MD-3778: 24 to 75 VDC;
l 输出电流：拨码开关选定，8种选择，MD-3778：最大7.8安培（峰值）
l 电流控制：PWM斩波控制,高速大力矩输出,低振动,低噪音,低发热
l 细分设置：拨码开关设定，8种选择：1000,1600,2000,3200,4000,5000,6400,51200step/rev
■步进电机驱动器MD3778特性
l 供电电源：MD-3778: 24 to 75 VDC;
l 输出电流：拨码开关选定，8种选择，MD-3778：最大7.8安培（峰值）
l 电流控制：PWM斩波控制,高速大力矩输出,低振动,低噪音,低发热
l 细分设置：拨码开关设定，8种选择：1000,1600,2000,3200,4000,5000,6400,51200step/rev
l 速度范围：选配合适的步进电机,最高可达3000rpm
l 抑制中频共振：自动计算共振点，抑制中频振动
l 开机系统自测：驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼系数
l 控制方式：脉冲&方向模式
l 数字输入滤波器：2MHz数字信号滤波器
l 运行参数选择：16位旋转拨码器选择电机参数及负载惯量比,使系统运行在最佳状态
l 空闲电流：拨码开关选择，在电机停止运行1.0秒后空闲电流会自动减为运行电流的50%或90%
l 驱动器自检：拨码开关选择，电机以1rev/s速度做两圈正反转往复运动
■步进电机驱动器MD3778性能指标
1. 电气指标
2. 机械尺寸
