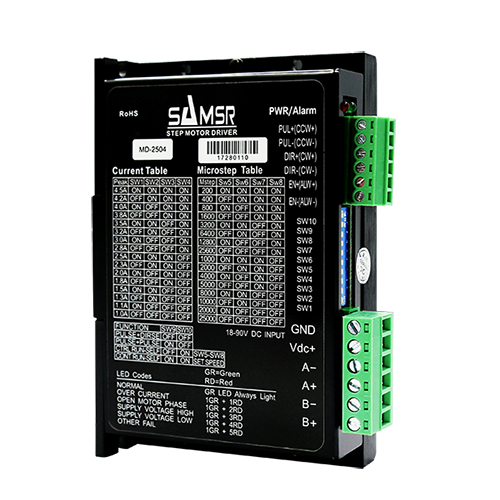

两相步进电机适配驱动器MD-2504

MD-2504

立即咨询
简介及特点 参数型号 尺寸图纸 力矩曲线 下载中心


山社两相步进电机驱动器MD2504

MD-2504是基于PID电流控制算法设计的高性能、细分型步进电机驱动器产品，具有优越的性能表现，高速大力矩输出，低噪音，低振动，许多配置参数为拨码开关可选。


  • PI 控制算法，超低噪音，低振动，低发热，低中高速运行都很平稳；
  • 信号模式：差分/单端，脉冲/方向或双脉冲；可通过拔码开关设定自运行及受控自运行，
  • 自运行速度设定见速度表；
  • 双极恒流斩波方式驱动、微步控制、电源损耗低效率高；
  • 供电电压最大可达 DC24~90V；
  • 电流设定方便，16 档可选，输出电流峰值可达 4.5A；


■两相步进电机驱动器MD2504特性


  • PI 控制算法，超低噪音，低振动，低发热，低中高速运行都很平稳；
  • 信号模式：差分/单端，脉冲/方向或双脉冲；可通过拔码开关设定自运行及受控自运行，
  • 自运行速度设定见速度表；
  • 双极恒流斩波方式驱动、微步控制、电源损耗低效率高；
  • 供电电压最大可达 DC24~90V；
  • 电流设定方便，16 档可选，输出电流峰值可达 4.5A；
  • 静止 1S 后电流减半 .
  • 内置微细分技术并集成了参数自整定功能，
  • 可驱动 4，6，8 线两相步进电机，驱动器上电时自动检测电机参数，由此可优化电机电流
  • 共振阻尼算法；
  • 高细分：本机默认出厂细分 128 细分，16 档可选，如有特需要求，贩买前可说明要求最大细分数
  • 具有过压、欠压报警，相电流过流保护，马达相位开路检测等功能；
  • 脉冲，方向和使能端子都有恒流输入功能，可以直接连接输入信号，而不用外加串联电阻降压限流保护。
  • 高可靠性：采用多层板和表面贴封，功率器件留有足够余量 。



■两相步进电机驱动器MD2504性能指标

1. 电气指标

2. 机械尺寸


资料名称 产品 更新日期 文档类型 大小 下载
