山社步进电机驱动器红绿报警及丢步的解决方案

文章关键词：直线丝杆步进电机

发布时间：2022-05-24 作者：浏览：2979

以山社两相步进电机驱动器型号MD-2522、MD-2545、MD-2778三个主流步进电机驱动器为例讲解报警解决方案。

步进电机驱动器型号：MD-2522、MD-2545、MD-2778

常见报警输出：

一、三红两绿（内部电压出错）

解决方式：拆开电机线重新上电，看驱动器报警是三红两绿还是六红一绿；如果是三红两绿，说明驱动器损坏直接返厂处理；如果是六红一绿，则跟换功率足够的开关电源再接上电机测试

二、五红一绿

解决方式：拆除电机线再上电，观察驱动器报警是五红一绿还是六红一绿，如果是五红一绿，说明驱动器损坏直接返厂处理；如果是六红一绿，看电机是四芯线还是八芯线，四芯线应该是电机烧坏了，八芯线则检查一下电机的接线图，应该是电机接错线了

三、丢步

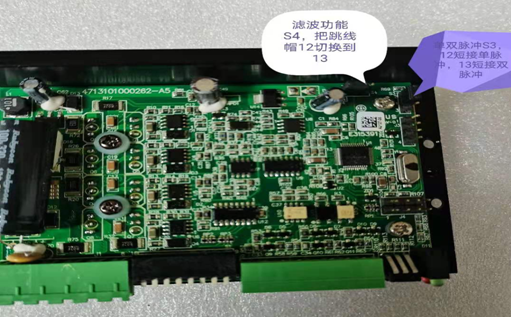

解决方式：首先判断电机是少走还是多走；如果是未走到位置少走，则分析计算，看是否因为选型问题，导致电机选小了导致电机力不够，如果选型没有问题，则看下驱动器的设置，电流设置和旋钮设置是不是按要求设置；如果不是，请按要求设置电流和旋钮；如果是多走，则可能是有干扰信号，MD-2545/MD-2778可以调驱动器滤波，拆开驱动器外壳切换短接冒S4,12切换到13，脉冲线换成双绞屏蔽线，屏蔽层单端接地，如果信号是24v，则客户串一个1.5K的电阻

更多步进电机驱动器使用过程中的疑问欢迎关注山社电机官网，我们会不定期更新驱动器的各种报警情况的处理方案。
